Дизельный компрессор Atlas Copco XAH 1066 - Atlas Copco
Давление 12 бар
Производительность 63,48 м3/мин
Дизельный компрессор Atlas Copco XAH 1066
Компрессорная станция Атлас Копко XAH 1066 представляет собой систему из двух блоков компрессор + дизельный двигатель, каждый из которых имеет собственные системы управления и подачи топлива, блоки могут работать как совместно, так и независимо друг от друга.
Модель с давлением 12 бар и производительностью 63,48 м3/мин в контейнерном исполнении предназначена для эксплуатации на морских платформах для снабжения сжатым воздухом различного оборудования.
Технические характеристики
КомпрессорРабочее давление, бар | 12 |
Производительность, м3/мин | 63,48 |
Количество компрессорных элементов | 2 |
Количество ступеней сжатия, шт. | 1 |
Емкость масляной системы, л | 180 |
Мощность шума по 2000/14 ЕС, дБ(А) | 111 |
Количество постов большого диаметра, шт. | 2 |
Максимальная температура окружающей среды, °C | 50 °C |
Производитель двигателя | Caterpillar |
Количество двигателей, шт. | 2 |
Модель | С13 |
Нормы по выхлопу | Tier III |
Число цилиндров, шт. | 6 |
Мощность, кВт | 328x2 |
Число оборотов максимум, об./мин | 1 600 |
Число оборотов минимум, об./мин | 1 200 |
Расход топлива на максимальной мощности, кг/ч | 137,6 |
Удельный расход топлива, г/ч | 36,1 |
Тип системы охлаждения | жидкостная |
Емкость топливного бака, л | 1800 |
Длина, мм | 6060 |
Ширина, мм | 2440 |
Высота, мм | 2590 |
Масса рабочая, кг | 14500 |
Рабочее давление, бар | 12 |
Производительность, м3/мин | 35-65 |
Особености и преимущества
Zoom inКонтейнерное исполнение

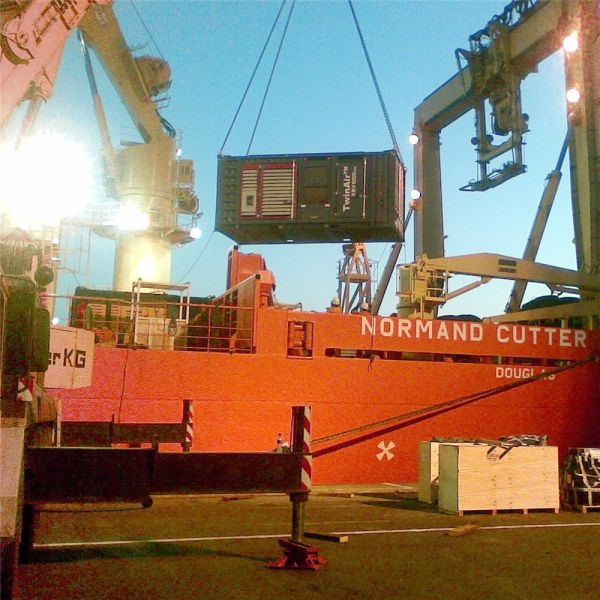

Компрессорная станция размещена в 20-ти футовом контейнере, имеющем стандартные габариты и специальное исполнение с дополнительным многослойным защитным покрытием для эксплуатации в суровых условиях.
Для удобства разгрузо-погрузочных работ предусмотрены пазы под погрузчик и крепления для строп крана.
Zoom inСистемы управления и контроля
Управление осуществляется пневмоэлектрической системой, реагирующей на изменение рабочего давления в ресивере, которая дает команду на изменение числа оборотов двигателя и регулирует положение входного клапана.
Данные о работе компрессоров выводятся на дисплеи панелей управления, где также имеется главный манометр и указатель уровня топлива.
Zoom inУдобство обслуживания
Для удобного доступа к обслуживаемым узлам станции предусмотрены сервисные дверцы, которые широко открываются.
Краны слива рабочих жидкостей — масло компрессора и двигателя, охлаждающая жидкость двигателя — выведены с торцевой стороны. Предусмотрена возможность промывки и очистки топливного бака.
Автономность системы позволяет работать до 11 часов на полной загрузке, при необходимости автономность может быть увеличена за счет подключения к внешнему топливному баку через специальные подключения.
Варианты исполнения и опции
Zoom inСистема «зимний пакет» - уверенный запуск в зимний период
Для гарантированного запуска компрессора при низкой температуре используется система «зимний пакет»: термостат на контуре компрессорного масла, синтетическое компрессорное и моторное масло, аккумуляторная батарея увеличенной емкости, усиленный корпус маслосепаратора и разгрузочный клапан.
Zoom inОхладитель-влагоотделитель (опции подготовки воздуха)
Оснащение компрессора охладителем-влагоотделителем позволяет получить более сухой воздух, который требуется для эффективной работы подключаемого оборудования. Слив конденсата происходит автоматически и не требует большого внимания. Обводной клапан защитит охладитель от замерзания при минусовых температурах окружающей среды.
