Бустеры - дожимные компрессоры высокого давления - Atlas Copco

Модельный ряд и технические характеристики

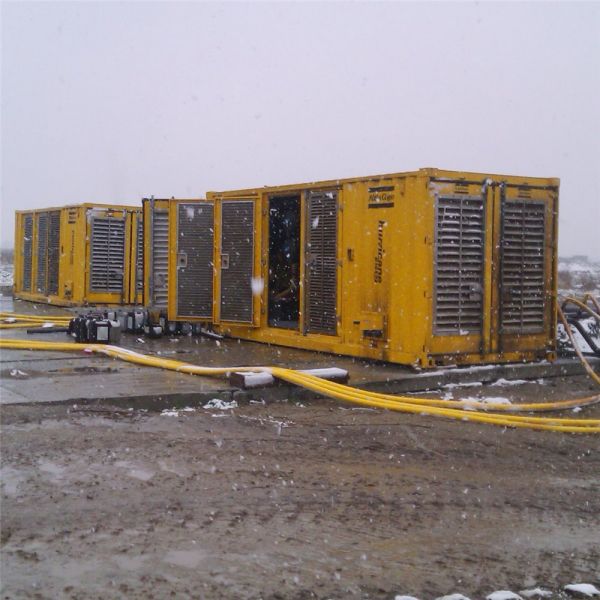

Zoom inДожимные компрессоры работают от компрессоров предварительного сжатия для получения давления до 345 бар и производительности, зависящей от режима работы бустера. В зависимости от количества ступеней сжатия, бустер может работать как в одноступенчатом, так и многоступенчатом режиме. Ступенчатый режим работы позволяет выполнять работы быстрее и экономить расход топлива. Основное применение эти бустеры находят в таких областях как бурение, очистка и сервис нефте- и газопроводов, и других элементов трубопровода, например, трубопроводной арматуры.

Модельный_ряд	Компрессорная часть				Дизельный двигатель			Патрубки		Габариты и масса (на раме)
	Cтупени сжатия	Входное давление	Рабочее давление	Производи-тельность	Модель	Мощность	Обороты_	Вход	Выход	Габариты	Масса
	шт.	бар	бар	м3/мин		кВт	об./мин	дюйм	дюйм	см	кг
B4-41/1000	1	24	69	40	Cummins_QSB4.5	113	1200-1800	3	2	248x178x178	2750
B7-41/1000	1	24	69	61	CAT C7.1	205	1200-1800	3	2	353x193x178	3100
B7-42/2175	2	24	69/150	51/37	CAT C7.1	205	1200-1800	3	1,5	320x213x236	3850
B7-44/5000	4	18	345	18	CAT C7.1	205	1200-1800	3	1	389x246x229	4100
B13-62/2175	2	24	69/150	72/51	CAT C13	328	1200-1800	4	3	480x222x226	4100
B13-63/5000	4	22	345	30	CAT C13	328	1200-1800	3	1	445x223x223	6800
B18-62/2175	2	24	69/150	102/76	CAT C18	470	1200-1800	4	3	549x221x221	8350
B18-63/5000	3	24	345	50	CAT C18	470	1200-1800	3	1,5	549x221x221	8800
B18TT-61/1000	1	24	69	127	CAT C18TT	563	1200-1800	4	3	549x221x221	8000
B18TT-62/2175	2	24	69/172	116/85	CAT C18TT	563	1200-1800	4	3	549x221x221	8350
B18TT-62/3000	2	35	100/207	127/86	CAT C18TT	563	1200-1800	4	3	549x221x221	8800
B18TT-63/5000	3	24	345	53	CAT C18TT	563	1200-1800	3	1	549x221x221	9000

Надежное и компактное решение

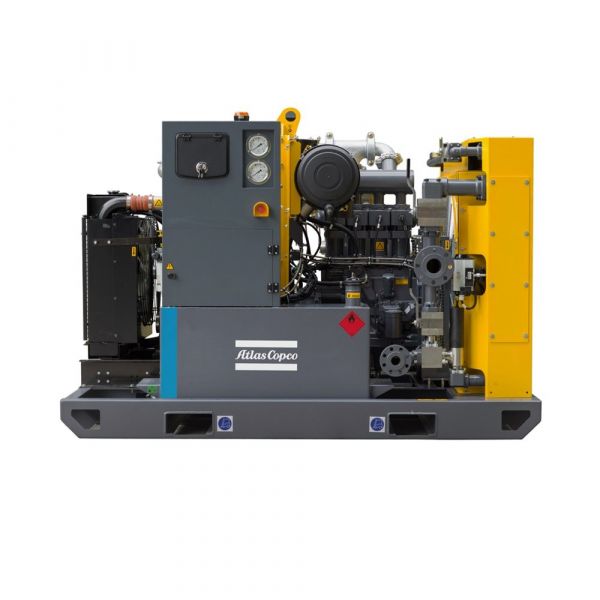

Zoom inБустерная надстройка на базе стандартного дизельного двигателя — собственная разработка инженеров-конструкторов «Атлас Копко» — надежное и компактное решение. В зависимости от количества цилиндров и ступеней сжатия достигается высокая производительность при относительно небольшом давлении, либо высокое давление при относительно небольшой производительности.
Двухступенчатые бустеры могут работать как в двух-, так и в одноступенчатом режиме с увеличением производительности до 40 %. Так при работе в одноступенчатом режиме модель B18TT-62/3000 обеспечивает производительность до 130 м3/мин с давлением до 100 бар, а в двухступенчатом — до 86 м3/мин с давлением 207 бар.

Удобство управления и эксплуатации

Zoom in

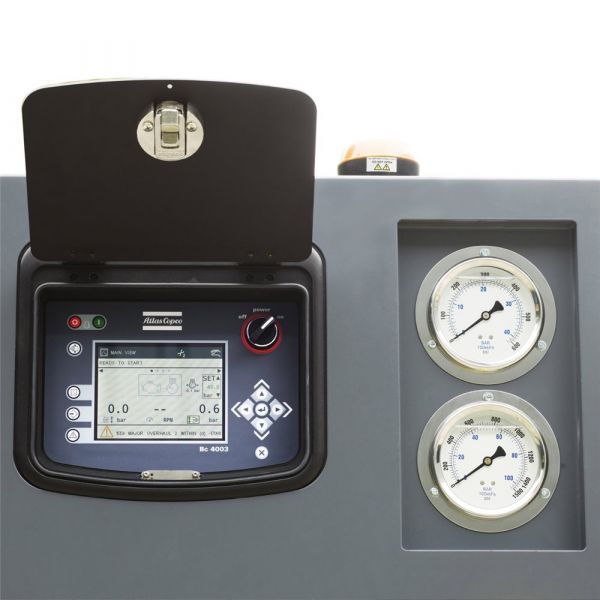

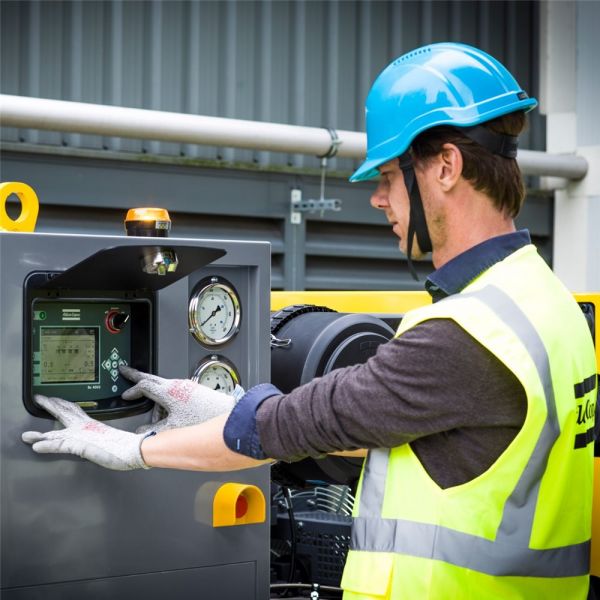

Простая и удобная электронная система управления и отслеживания состояния рабочих параметров с возможностью установки давления/производительности в пределах заявленных технических характеристик бустера.
Во всех моделях предусмотрена функция увеличения производительности на 10 % (Dynamic Flow Boost).
Система защитного предупреждения и отключения бустера в случае нештатной рабочей ситуации позволит избежать серьезного повреждения оборудования и обеспечивает безопасность эксплуатации.

Комплектация и дополнительные возможности

Zoom inМы производим бустеры стандартного и специального исполнения. Модели специального исполнения разрабатываются в соответствии с требованиями заказчика. По запросу могут быть изменены как основные, так и вспомогательные параметры.

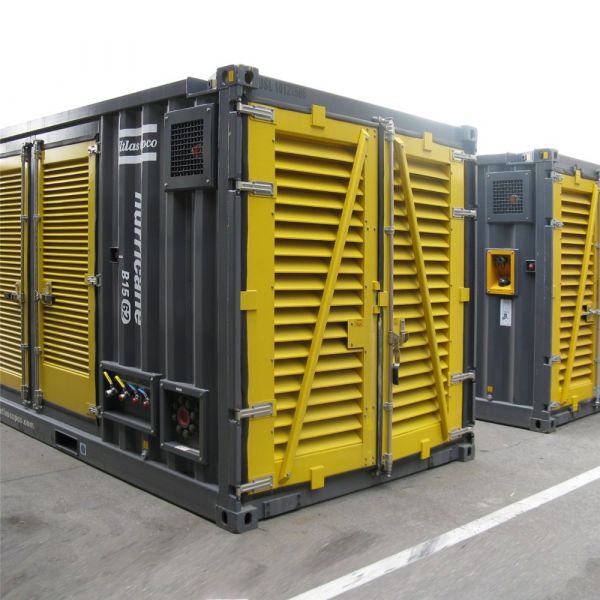

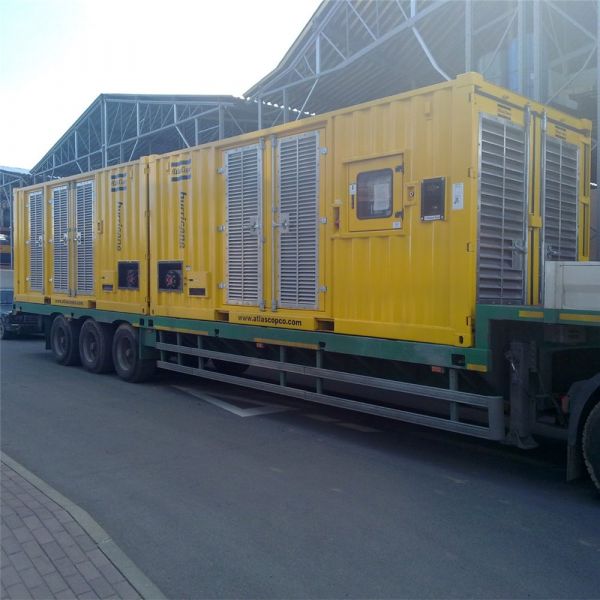

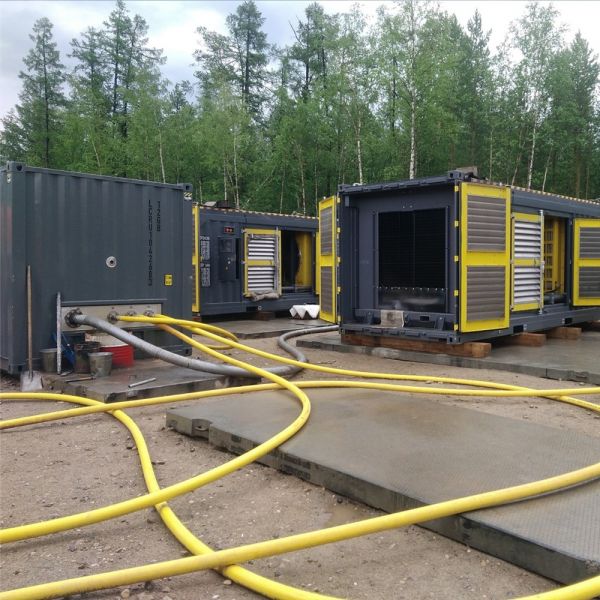

Доступны различные варианты: открытое исполнение — обеспечивает минимальный вес и габариты; в контейнере — для работы в суровых условиях эксплуатации; с сертифицированной защитной DNV рамой или контейнером — позволяет устанавливать на бустер оборудование аналогичного размера и веса в несколько уровней, востребовано на морских буровых платформах.
Широкий выбор опционального оборудования дает возможность адаптировать оборудование для любых задач и условий эксплуатации.

Комплексное решение

Zoom in

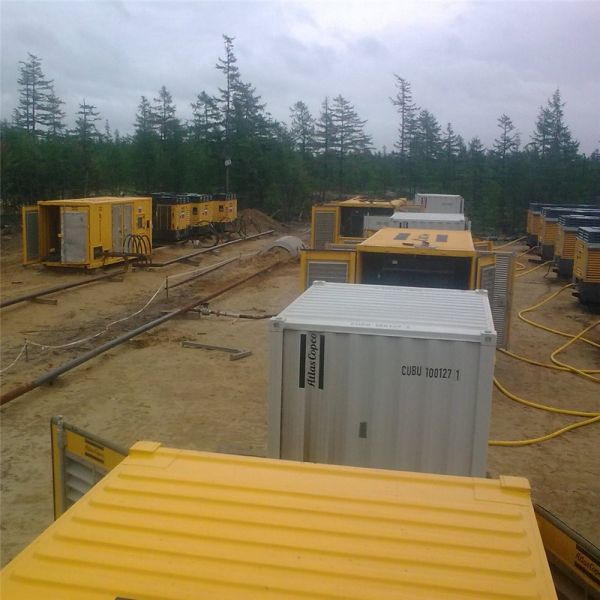

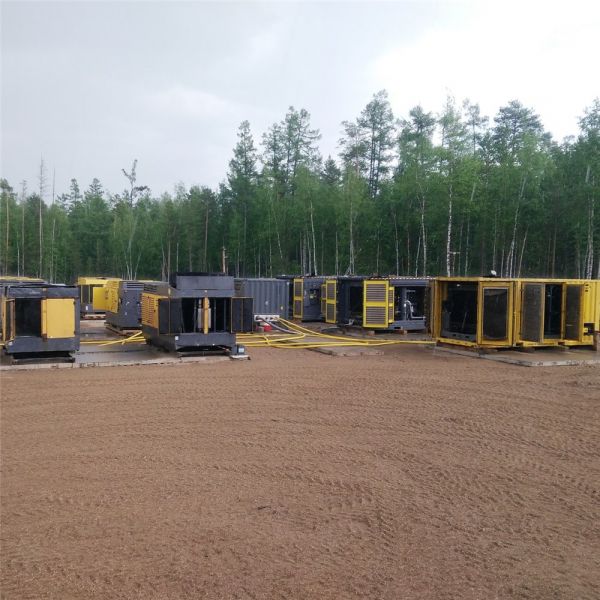

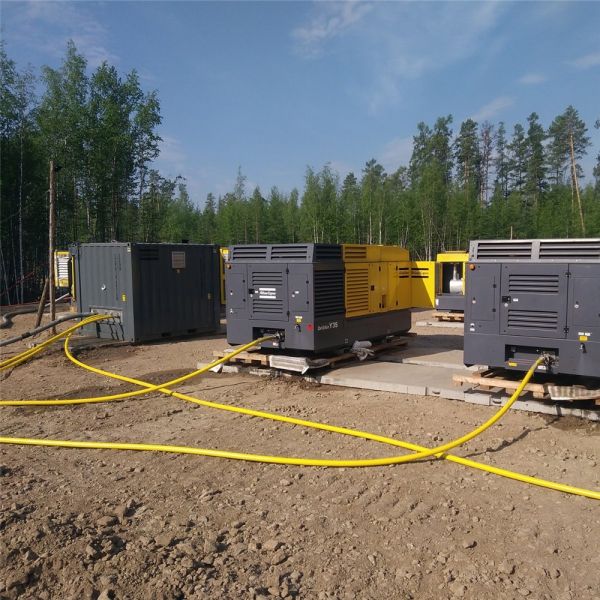

Нами накоплен богатый опыт решения задач по обеспечению сжатым воздухом и азотом для выполнения таких работ как очистка и испытание трубопроводов, сейсмическое исследование дна на обнаружение месторождений полезных ископаемых, бурение.
Специалисты «Атлас Копко» предложат комплексное эффективное, надежное и безопасное решение вашей задачи, включая не только оптимальное оборудование и необходимые сопутствующие принадлежности, но и настройку и запуск комплекса, обучение вашего персонала и сервисную поддержку.

Сервисное обслуживание

Zoom in

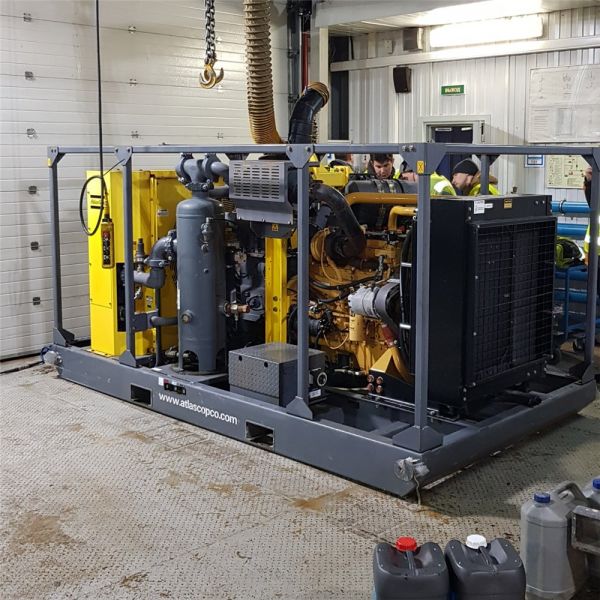

Конструкция оборудования предусматривает удобный доступ ко всем обслуживаемым компонентам, чтобы на выполнение необходимых операций требовалось минимум времени и усилий.
Благодаря уникальной конструкции цилиндра обслуживание всех клапанов занимает рекордно короткое время. Предусмотрены герметичный поддон и внешние точки слива всех рабочих жидкостей.
Используются стандартные комплектующие и расходные материалы. Предлагаются сервисные наборы для регламентного обслуживания 250 и 500 моточасов.

Осушители и генераторы азота

При необходимости можно включать в цепь между компрессорами предварительного сжатия и бустером адсорбционный осушитель с точкой росы до -70 °С и мембранный генератор азота с чистотой до 99,9 %.
Адсорбционный осушитель служит для очистки и осушения сжатого воздуха, что позволяет сократить сроки выполнения работ и способствует увеличению ресурса компонентов оборудования, которое применяется после осушителя.
Генераторы азота используются для обеспечения максимальной безопасности выполнения работ при любых условиях эксплуатации, за счет снижения концентрации кислорода, а значит уменьшения опасности воспламенения.
